天炜牌矩形块孔式石墨热交换器由截面为矩形的单元换热块叠装而成,整体强度高,耐热冲击性能好,传热效率高使用寿命长。本厂常规生产均为内联式单向耐腐蚀3JK型与KS型两系列。3JK型侧板为小块,规格变化容易维修方便,KS型侧板为整体,增加上、下两排紧固螺柱,载热体分布更均匀。相同换热面积时矩形块孔式设备高度比圆块式小。本厂可据用户要求生产外联式、卧式安装、双向耐腐蚀等具有其它特性之矩形块孔式石墨热交换器。

技术特性:

许用压MPa0.3

许用温度℃－20～150

执行标准HG5-1322-80

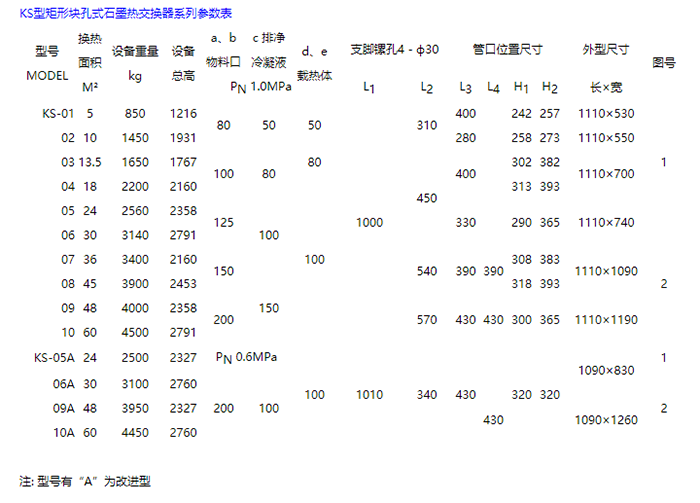

 天炜牌KS型矩形块孔式石墨热交换器按单台换热面积小于等于24㎡与大于24㎡分成两种结构如图。本型设备之技术特性与3JK型相同。
